深圳市龙岗区布吉街道布龙路18号赛格ECO中心5栋1001室 产品介绍
预估寿命：在额定电压，室温25℃，相对湿度15%～65%RH 环境中工作中连续运转；额定转速：风扇在额定电压，室温25℃，相对湿度15%～65%RH 环境中测试3分钟以上，所对应的转速；转速公差：转速公差±10%以内为合格；马达锁住保护：在额定电压下锁住叶轮后，线圈马达绕组能承受96小时；
产品参数
二、常规参数
序号 | 项目 | 规格 | 单位 |
1 | 外观尺寸 | 120X120X38 | MM |
2 | 轴承类别 | 2Ball NMB品牌 | Bearing |
3 | 额定电压 | 48 | VDC |
4 | 工作电压 | 32-72.0 | VDC |
5 | 启动电压 | ≥12.0 (25℃ POWER ON/OFF) | VDC |
6 | 额定电流 | 0.12±10% | A |
7 | 标签电流 | 0.12 | A |
8 | 输入功率 | 5.8±10% | W |
9 | 转速 | 3400±10% | RPM |
10 | 更大风量（零静压时 | 135.2 (MIN:231.57) | CFM |
11 | 更大风压（零风量时） | 20.0 (MIN:15.5） | mmH2O |
12 | 噪音值*Page3- J | ≤50 (Note*Test method seeⅢ-J) | dB(A) |
13 | 运转温度 | -10 ～ +70 | °C |
14 | 储存温度 | -40 ～ +80 | °C |
15 | 运转湿度 | 5 ～ +90% | RH |
16 | 储存湿度 | 5 ～ +95% | RH |
三、产品功能
1、马达锁定保护 | （YES.） |
2、转速量测输出 | （N/A.） |
3、运转侦测输出 | （N/A.） |
4、PWM控制 | （N/A..） |
5、电源极性正极与负极反接时，不导通 | （YES.） |
6、过流/限流保护 | （YES.） |
7、缓启动功能 | （YES.） |
8、环保要求 | （YES.） |
9、防水等级 | （IP68） |
10、防火等级要求 | （94V0.） |
备注：N/A----------不适用。
四、功能和环境说明
A. 预估寿命：在额定电压，室温25℃，相对湿度15%～65%RH 环境中工作中连续运转；
1. 双滚珠轴承预期寿命： 20000 小时
B. 额定转速：风扇在额定电压，室温25℃，相对湿度15%～65%RH 环境中测试3分钟以上，所对应的转速；
C. 转速公差：转速公差±10%以内为合格；
D. 马达锁住保护：在额定电压下锁住叶轮后，线圈马达绕组能承受96小时.；
E. 缓启动功能:通电后风扇转速慢慢上升,1-3秒后到达更大功率,用于保护驱动线路以及电源；
F 绝缘耐压强度: 在500V 50/60Hz的交流电压下一分钟，框和导线的绝缘耐压小于5毫安；
G .绝缘阻抗强度: 在500V的直流电压下框和导线的阻抗大于10兆欧姆；
H. 寿命试验：参考IPC-9591；
I. ON/OFF测试：常温额定电压下，5秒开/10秒关。持续30个小时；
J. 高温测试：在额定电压下，温度为85℃环境下测试连续运转168小时。
K 声学噪音测试: 噪音的测试是在额定电压下，麦克风在距离风扇入风口1米处，声级计测量所得的平均值，在半无响室内且风扇在自由空气场中测得。

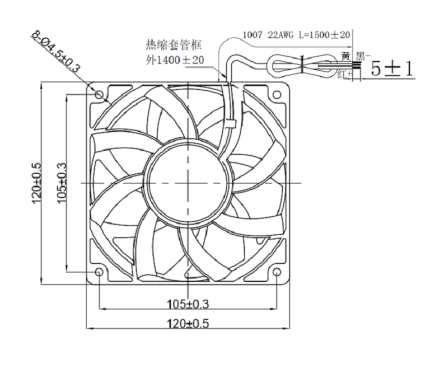

五、风机尺寸图
产品图 | 外形尺寸（L*W*H) | 安装尺寸(L*W) | 安装孔大小 | 安装尺寸图 | ||||
| 120x120x38mm | 105x105mm | 4-ø4.5mm |
| ||||
六、参数与安装尺寸
| 型号 | 额定电压 | 额定功率 | 额定电流 | 外壳材质 |
| TD-12038B48M | 48VDC | 5.8W | 0.12A±10% | 塑料 |
| 额定转速 | 更大风量 | 工作温度 | 防水等级 | |
| 3400±10%RPM | 135.2CFM | -10～70℃ | IP68 | |

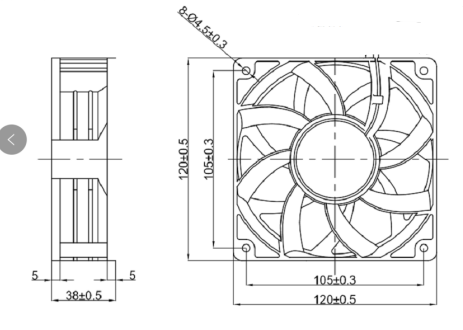

| 更大外型尺寸图： | 安装尺寸图 | |||
 |  | |||
| 更大外型尺寸：120x120x38mm | 安装尺寸：105x105mm | |||
